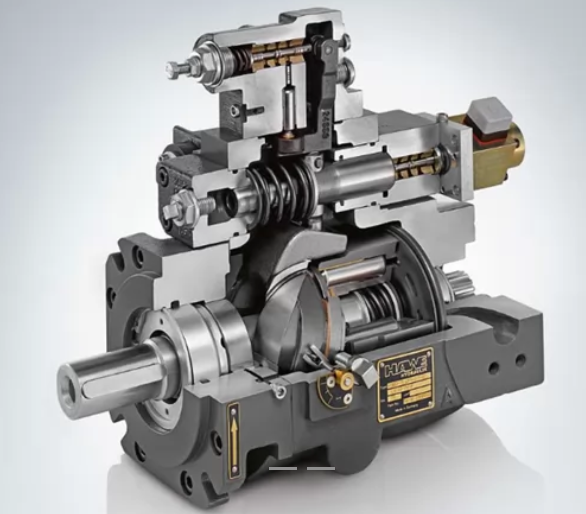

HAWE V30D型變量軸向柱塞泵
| 工作準則 | 可變排量軸向柱塞泵acc。斜盤原理 |
| 安裝 | 法蘭或支架安裝 |
| 旋轉方向 | 右手或左手 |
| 安裝位置 | 可選的 |
| 壓力油 | 液壓油（DIN 51524表2和3）; ISO VG 10至68（DIN 51519） 粘度范圍：最小值 10; 最高 1000 mm2 / s， 最佳工作范圍：10 ... 35 mm2 / s 同樣適合的是HEES型（可合成酯）可生物降解的壓力流體，工作 溫度最高為+ 70°C |
| 溫度 | 環境溫度：-40 ... + 60°C 流體：-25 ... + 80°C，請注意粘度范圍！ 允許將啟動溫度降至-40°C（啟動期間請注意粘度范圍， 只要隨后運行期間的運行溫度至少高20K（開氏） |
| 過濾 | 應符合ISO標準4406編碼18/13。 |
| 啟動 | 在啟動之前，所有液壓管路應用適當?shù)囊簤河蜎_洗。 然后，應通過最上方的排出口為泵殼加標題。排水管的位置必須 確保在操作過程中始終將箱子裝滿。在啟動時和 操作的最初幾分鐘內，應將泄壓閥調節至50 bar（700 psi）或更低。 |
| 指定 | 045 | 075 | 095 | 115 | 140 | 160 | 250 |
| 最高 斜盤角度[°] | 17 | 17.5 | 17 | 20 | 17.5 | 20 | 17.5 |
| 最小 入口壓力（絕對），巴 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 |
| 開路 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| 在最大rpm 斜盤角度和1 bar（15 psi） 絕對入口壓力下的自吸速度 | 2600 | 2400 | 2200 | 2000 | 2200 | 1900年 | 1800 |
| 最高 轉速rpm （需要增加入口壓力） | 3600 | 3200 | 2900 | 2800 | 2600 | 2500 | 2000 |
| 最小 連續轉速rpm | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| 扭矩（理論值）1000 psi Nm | 71 | 119 | 153 | 185 | 226 | 261 | 414 |
| （磅英尺） | 35 | 61 | 78 | 93 | 115 | 132 | 203 |
| 250 bar和1450 rpm kW時的輸入功率 | 30 | 50 | 64 | 77 | 95 | 109 | 174 |
| 在3000 psi和1800 rpm（馬力）下 | 41 | 68 | 87 | 105 | 129 | 148 | 237 |
| 重量（約公斤），不含控制器 | 40 | 60 | 70 | 70 | 85 | 85 | 130 |
| （約磅）不帶控制器 | 88 | 132 | 154 | 154 | 187 | 187 | 287 |
| （約kg），帶控制器 | 46 | 66 | 76 | 76 | 91 | 91 | 136 |
| （約磅），帶控制器 | 101 | 145 | 168 | 168 | 201 | 201 | 300 |
| 轉動慣量kg m2 | 0.0056 | 0.0124 | 0.0216 | 0.0216 | 0.03 | 0.03 | 0.0825 |
| （英尺磅秒2） | 0.0041 | 0.0092 | 0.016 | 0.016 | 0.022 | 0.022 | 0.061 |
| L10在250bar（1450 rpm）時的軸承壽命 | 31000 | 20000 | 17000 | 10000 | 17000 | 10000 | 23000 |
| 或3600 psi（1800 rpm）和 最大移位 | 25000 | 16000 | 14000 | 8000 | 14000 | 8000 | 19000 |
| 最高 動態扭矩 | |||||||
| 花鍵軸（D）輸入Nm | 550 | 910 | 1200 | 1200 | 1700 | 1700 | 3100 |
| （磅英尺） | 405 | 670 | 885年 | 885年 | 1250 | 2285 | |
| 花鍵軸（D）輸出Nm | 275 | 455 | 600 | 600 | 850 | 850 | 1550 |
| （磅英尺） | 205 | 333 | 445 | 445 | 625 | 1145 | |
| 鍵軸（K）輸入Nm | 280 | 460 | 650 | 650 | 850 | 850 | 1550 |
| （磅英尺） | 205 | 340 | 480 | 480 | 630 | 630 | 1145 |
| 花鍵軸（S）輸入Nm | 500 | 501 | 1200 | 1200 | 1200 | 1200 | 1200 |
| （磅英尺） | 370 | 370 | 885年 | 885年 | 885年 | 885年 | 885年 |
| 花鍵軸（S）輸出1）Nm | 275 | 455 | 600 | 600 | 850 | 850 | 1000 |
| （磅英尺） | 205 | 335 | 445 | 445 | 625 | 625 | 740 |
| 250 bar和（1450 rpm）時的噪聲水平，（dB（A）） | 72 | 74 | 75 | 75 | 76 | 76 | 77 |
| 或最大3600 psi （1800 rpm）（分貝（A）） | 75 | 78 | 79 | 79 | 80 | ||
突出的設計特點：
-低比重。
-由于設定單元的慣性矩較小，因此響應時間非常快。
-特殊的斜盤軸承有助于降低噪音。
-新設計的靜液壓平衡鋼制拖鞋鞋在青銅板上運行，可改善典型易損件的使用壽命。
-鋼制閥板具有很高的耐磨性。精心設計的阻尼槽可降低噪音。
-大軸軸承使用壽命長。
最重要的優點：
-低噪音水平，因此通常無需采取降低噪音的輔助措施。
-控制器組件是模塊化設計的，無需拆卸基本泵即可安裝。
-三軸允許串聯泵組合和安裝各種輔助泵（請參閱第5節）。
-斜盤百分表可直觀顯示位移，也可用于在控制系統中提供反饋信息。
