BERARMA布萊瑪PVS系列變量葉片泵說明書
一、產品概述

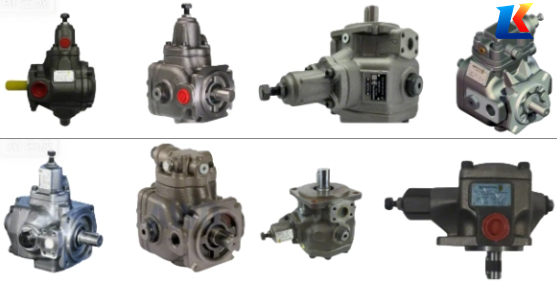

BERARMA布萊瑪PVS系列是意大利BERARMA公司生產的低壓變量葉片泵(100 bar/1450 psi)，配備機械壓力調節裝置。該系列有四種標稱規格：SIZE 05-1-2-3，每種規格提供三種不同排量選擇，排量范圍從6cc/rev到200cc/rev，持續工作壓力達100bar(1450psi)，峰值壓力可達160bar。
PVS系列設計緊湊、服務友好，具有靈活的安裝接口，適合空間有限的環境，廣泛應用于工業制造、機械設備、汽車工業等領域的液壓系統中。
二、核心技術參數
| 參數項 | 規格說明 |
|-------|---------|
| 工作壓力 | 持續100bar，峰值160bar |
| 排量范圍 | 6cc/rev ~ 200cc/rev |
| 規格型號 | 05, 1, 2, 3四種尺寸，每種尺寸3種排量 |
| 轉速范圍 | 一般1000-1800rpm，最大可達3000rpm(視型號而定) |
| 旋轉方向 | 右手(順時針，從軸端看) |
| 安裝法蘭 | 4螺栓，符合UNI ISO 3019/2標準 |
| 端口連接 | UNI ISO 3019/2 - GAS BSP UNI ISO 228/1螺紋 |
| 噪音水平 | 60-72分貝(A) |
| 密封材料 | 標準NBR(丁腈橡膠)，可選FKM(氟橡膠) |
| 適用介質 | 礦物油基液壓油，粘度范圍10-100mm²/s，溫度-20°C至+80°C |
三、結構特點與工作原理
1. 結構組成
PVS系列葉片泵主要由以下組件構成：
- 泵主體：容納所有內部組件的鑄鋁外殼
- 驅動轉子：帶動葉片旋轉的核心部件
- 葉片：在離心力作用下緊貼定子內表面形成密封容積
- 定子(移動圓環)：通過改變偏心率來調節排量
- 軸向靜水補償側分配板：界定入口和出口腔室，平衡壓力
- 機械壓力調節裝置：控制系統壓力在設定范圍內
- 排量調節機構：包括導塊平衡調節螺釘、排量調節活塞、最大容積調節螺釘
2. 工作原理
1. 轉子在外部動力驅動下旋轉，葉片在離心力作用下從轉子槽中甩出，緊密貼合定子內表面
2. 定子內表面為特定曲線形狀，轉子旋轉時，葉片與定子間形成的密封工作容積周期性變化
3. 容積增大時，泵腔產生真空，油液通過配油盤吸油窗口吸入
4. 容積減小時，油液被壓縮并通過排油窗口排出
5. 變量調節：通過改變定子偏心距調整輸出流量，機械壓力調節器在達到設定壓力時自動減小排量，保持系統壓力穩定
四、安裝指南
1. 安裝前準備
- 檢查泵及組件完好無損，清潔度符合液壓系統要求
- 選擇干燥、通風、無腐蝕性氣體、振動小的安裝環境
- 確保安裝位置便于操作和維護，避免與其他設備干擾
- 準備合適的柔性聯軸器、安裝螺栓、密封件等配件
2. 安裝步驟
1. 聯軸器安裝
- 必須采用帶凸齒和聚酰胺凸輪的自對中柔性聯軸器
- 半聯軸器間距嚴格符合規定值(一般0.5-1mm)
- 泵軸與電機軸精確對齊：同心度≤0.05mm，角度位移≤0.2°
2. 泵體固定
- 用符合ISO標準的螺栓固定泵體，扭矩符合推薦值
- 確保安裝面平整清潔，密封墊正確安裝，防止泄漏
3. 管路連接
- 吸油管路直徑≥泵入口直徑，長度盡可能短，減少彎頭
- 排油管路根據系統流量選擇合適直徑
- 吸油口需安裝過濾器(精度≤10μm)，確保油液清潔
- 連接前徹底清洗管路，避免雜質進入泵體
4. 電氣連接(如帶電機)
- 確保電機轉向與泵要求一致(順時針，從軸端看)
- 連接保護接地，確保安全
3. 安裝后檢查
- 手動盤車檢查泵軸轉動是否靈活，無卡滯現象
- 檢查所有連接是否牢固，密封是否可靠
- 確認吸油管路無泄漏，過濾器安裝正確
五、使用與操作
1. 初次啟動
1. 向泵殼和吸油管路注滿清潔液壓油，排除空氣
2. 點動電機(每次1-2秒)，檢查轉向是否正確
3. 無負載啟動，運行5-10分鐘，觀察泵的運行狀態
4. 逐步加載，檢查壓力、流量是否正常，有無異常噪音和振動
2. 運行參數控制
| 參數 | 控制范圍 | 注意事項 |
|-----|---------|---------|
| 工作壓力 | ≤100bar(持續)，≤160bar(短時) | 避免長時間超壓運行，定期檢查壓力調節裝置 |
| 油溫 | 20°C ~ 60°C(最佳)，-20°C ~ 80°C(極限) | 油溫過高會加速油液老化和密封件損壞 |
| 油液清潔度 | NAS 7級或更高(ISO 18/15) | 定期檢查并更換過濾器 |
| 吸油條件 | 吸油高度≤0.5m，真空度≤0.03MPa | 避免吸空，防止氣蝕損傷 |
3. 日常操作注意事項
- 嚴禁在無油狀態下運行，防止干摩擦損壞部件
- 啟動前確認系統閥門位置正確，避免憋壓
- 定期檢查泵的噪音、振動、溫度和泄漏情況
- 避免頻繁啟停，減少沖擊載荷
六、維護與保養
1. 定期維護計劃
| 周期 | 維護內容 |
|-----|---------|
| 每日 | 檢查油位、油溫、壓力，觀察運行狀態 |
| 每周 | 檢查管路連接、密封件，清潔泵體表面 |
| 每月 | 檢查過濾器壓差，必要時更換濾芯 |
| 每季度 | 檢測油液品質，必要時更換液壓油 |
| 每年/5000小時 | 全面檢查泵內部組件，更換磨損零件和密封件 |
2. 維護操作要點
1. 液壓油更換
- 停機并釋放系統壓力后進行
- 徹底排空舊油，清洗油箱
- 加注符合規格的新油，油位達到油標規定位置
2. 密封件更換
- 拆卸泵時注意保護精密部件
- 更換所有O型圈和密封件，使用原廠配件
- 安裝前涂抹清潔液壓油，避免損傷密封面
3. 內部檢查與維修
- 檢查葉片、轉子、定子和配油盤的磨損情況
- 葉片頂端磨損超過0.5mm應更換
- 定子內表面如有劃痕或磨損應修復或更換
- 配油盤磨損或密封帶損壞應更換
七、故障診斷與處理
| 故障現象 | 可能原因 | 處理方法 |
|---------|---------|---------|
| 無壓力/流量 | 1. 轉向錯誤<br>2. 吸油管路泄漏<br>3. 葉片損壞或卡死<br>4. 壓力調節裝置故障 | 1. 調整電機轉向<br>2. 檢查并修復吸油管路<br>3. 拆卸檢查葉片，更換損壞部件<br>4. 檢查壓力調節器，重新設定或更換 |
| 壓力波動大 | 1. 油液中有空氣<br>2. 配油盤磨損<br>3. 定子偏心調整不當<br>4. 過濾器堵塞 | 1. 排除系統空氣<br>2. 檢查配油盤，必要時更換<br>3. 重新調整定子偏心<br>4. 清洗或更換過濾器 |
| 噪音過大 | 1. 吸油不足/氣蝕<br>2. 聯軸器不對中<br>3. 軸承磨損<br>4. 葉片或轉子損壞 | 1. 檢查吸油管路，降低吸油高度<br>2. 重新對中聯軸器<br>3. 更換軸承<br>4. 檢查并更換損壞部件 |
| 油溫過高 | 1. 系統壓力過高<br>2. 油液粘度不當<br>3. 冷卻系統故障<br>4. 內部泄漏嚴重 | 1. 檢查并調整系統壓力<br>2. 更換合適粘度的液壓油<br>3. 檢查冷卻系統，確保正常工作<br>4. 檢查密封件和內部組件，修復泄漏 |
| 泄漏嚴重 | 1. 密封件老化/損壞<br>2. 安裝面不平整<br>3. 螺栓松動<br>4. 內部組件磨損 | 1. 更換密封件<br>2. 修復或更換安裝面<br>3. 緊固螺栓(按規定扭矩)<br>4. 檢查并更換磨損部件 |
八、安全注意事項
1. 安裝和維護前必須切斷電源，釋放系統壓力
2. 避免接觸高溫油液和部件，防止燙傷
3. 使用合適的工具和防護裝備
4. 嚴格按照操作規程進行操作，避免超載運行
5. 定期檢查安全保護裝置，確保其正常工作
6. 液壓油應按當地環保規定處理，避免污染環境
九、型號說明
PVS系列型號示例：02-PVS05-6-F-H-R-M
| 代碼 | 含義 |
|-----|-----|
| 02 | 系列代號 |
| PVS | 產品類型(PVS低壓變量葉片泵) |
| 05 | 規格尺寸(05, 1, 2, 3) |
| 6 | 排量(cc/rev) |
| F | 安裝法蘭類型 |
| H | 軸類型 |
| R | 旋轉方向(右手) |
| M | 密封材料(NBR標準) |
十、售后服務與支持
如需進一步技術支持，可聯系BERARMA布萊瑪授權經銷商或售后服務部門。建議保留產品型號、序列號和購買日期等信息，以便獲得更快捷的服務。
具體細節請以BERARMA官方發布的產品手冊和技術文檔為準。
