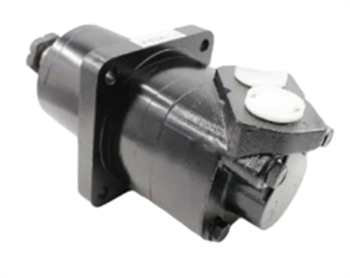

BM6-W系列擺線馬達
?編輯：港隆液壓官網
發布時間：2026-06-01 11:06:37
BM6-W系列擺線馬達規格及型號
BM6-W系列擺線馬達是一款采用先進端面配流結構的液壓馬達，核心采用鑲柱式轉定子付，具備壓力補償功能，輸出扭矩大、能承受較高徑向載荷，運轉平穩、效率高且壽命長，可在標準結構基礎上根據用戶需求變型設計，主打車輪行走適配特性，廣泛應用于工程機械、農業機械、石油機械、起重運輸機械等多個領域。以下是其完整型號分類及詳細規格參數。
一、型號分類
BM6-W系列擺線馬達的型號以“BM6-W + 數字”命名，數字對應馬達的核心幾何排量參數，目前主流型號分為8種，分別為：BM6-W100、BM6-W160、BM6-W200、BM6-W245、BM6-W315、BM6-W400、BM6-W500、BM6-W630。各型號的核心區別在于幾何排量不同，進而導致輸出扭矩、轉速、功率等關鍵性能參數存在差異，可根據設備行走負載、轉速需求及工況條件靈活選型，其中BM6-W245為該系列應用較廣泛的車輪行走專用型號。
二、詳細規格參數
以下為各型號的核心規格參數，其中連續值指馬達可長期連續工作的最大值，斷續值指每分鐘工作6秒的最大值，峰值指每分鐘工作0.6秒的最大值，參數參考行業標準及廠家實測數據（以BM6-W系列主流廠家參數為準），不同廠家略有差異，以實際供貨為準；間斷壓力或間斷轉速允許持續時間為每分鐘最多10%的許可值。
|
型號
|
幾何排量（cm³/rev）
|
最高轉速
|
最大扭矩（N·m）
|
最大輸出功率（kW）
|
最高工作壓差（MPa）
|
最大流量（L/min）
|
重量
|
|
|
|
連續/斷續
|
連續/斷續/峰值
|
連續/斷續
|
連續/斷續/峰值
|
連續/斷續
|
|
|
BM6-W100
|
102
|
850/980
|
280/420/500
|
12.5/16.8
|
14.0/18.0/22.0
|
85/110
|
26.8
|
|
BM6-W160
|
165
|
680/820
|
450/680/780
|
13.2/18.5
|
14.0/18.0/22.0
|
85/110
|
27.5
|
|
BM6-W200
|
198
|
590/720
|
530/790/920
|
12.8/17.6
|
14.0/18.0/22.0
|
85/130
|
28.2
|
|
BM6-W245
|
245
|
510/650
|
650/980/1150
|
12.3/18.2
|
14.0/18.0/22.0
|
85/130
|
28.8
|
|
BM6-W315
|
312
|
420/530
|
820/1230/1420
|
11.8/16.9
|
13.0/16.0/20.0
|
85/130
|
29.5
|
|
BM6-W400
|
405
|
350/450
|
1050/1520/1750
|
10.5/15.8
|
13.0/16.0/20.0
|
85/130
|
30.3
|
|
BM6-W500
|
502
|
290/380
|
1280/1850/2100
|
9.8/14.6
|
12.0/15.0/18.0
|
85/130
|
31.2
|
|
BM6-W630
|
630
|
230/320
|
1560/2200/2480
|
8.9/13.8
|
12.0/15.0/18.0
|
85/130
|
32.4
|
三、產品核心特性
- 采用先進的鑲柱式轉定子參數設計，啟動壓力低，工作效率高且高效性保持性好，長期運行不易衰減，雙向可獲得同樣的輸出扭矩，轉動慣性小，負載下易起動，正反轉無需停機換向，適配頻繁換向工況。
- 采用端面配流結構，結構簡單緊湊，配流精度高，磨損后可自動補償，有效保障高容積效率和長使用壽命，同時確保轉速及負載速度特性平穩，減少運行噪音。
- 輸出軸采用圓錐滾子軸承支撐設計，密封性能優良，可承受較高背壓（允許背壓可達7MPa，推薦不超過5MPa），具備較強的軸向和徑向負荷承受能力，可直接驅動工作機構，無需額外添加外部軸承。
- 結構緊湊、體積小、重量輕，主打車輪行走適配特性，可根據應用需求靈活選擇安裝法蘭、輸出軸、油口形式等，允許串聯和并聯使用（串聯時需接外泄油管），部分型號可與同類品牌產品互換。
四、適用場景
BM6-W系列擺線馬達屬于中輕型至中重型擺線液壓馬達，主打車輪行走驅動功能，廣泛應用于多種機械的回轉機構和行走機構中，包括農業機械（聯合收割機、播種機、旋耕機、割草機）、工程機械（壓路機、水泥攪拌機、清掃車、小型裝載機）、漁業設備（起網機）、工業設備（輸送機、操作機、機械手、卷揚機車）及石油機械、起重運輸機械等領域，適配多種復雜工況需求。
五、注意事項
- 額定轉速、扭矩均為額定流量和額定壓力下的輸出值，實際使用中需避免長期在峰值參數下運行，馬達在斷續工作條件下，運行時間應不超過10%，以免加劇部件磨損，影響馬達使用壽命。
- 該系列馬達可根據需求調整結構形式，適配不同行走機構和安裝場景，若表格中型號無法滿足需求，可聯系廠家定制不同排量的型號，適配特殊工況需求。
- 安裝及使用需遵循廠家規范，確保油口連接正確、殼體壓力符合要求；推薦選用抗磨液壓油（粘度37-73cst），油液清潔度需達到標準，定期更換油液并保持清潔；馬達滿負荷工作前，建議在工作壓力的30%以下磨合1小時；背壓超過5MPa時，建議接外泄油管，外泄管路需有一定節流以保持3.5Bar以上背壓，可帶走磨損污染物并起到冷卻作用。
